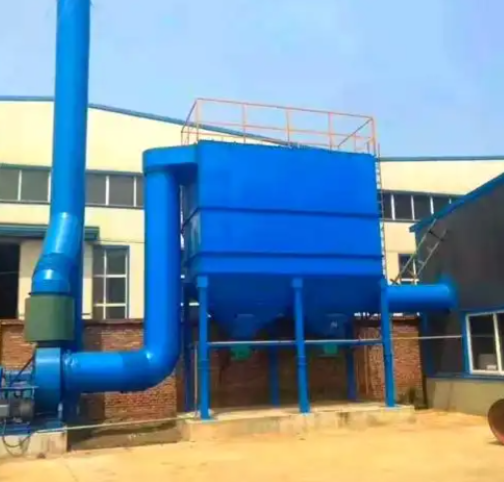

布袋除尘器的差压变送器（也称压差变送器、压力传感器）是监测滤袋堵塞程度、控制脉冲清灰系统的关键仪表。其读数不准会导致清灰逻辑混乱——显示压差偏低可能造成滤袋过
度积灰、阻力飙升；显示压差偏高则可能引发过度喷吹，缩短滤袋寿命。定期校准差压变送器是保障除尘器高效稳定运行的重要维护工作。本文提供一套完整的现场校准方法，包括
校准周期、所需工具、零点及量程调整步骤、以及注意事项，帮助操作人员用简单设备完成校准。
一、差压变送器的工作原理与校准必要性
差压变送器通过测量除尘器进出口（或净气室与尘气室）之间的压力差，将差压信号转换为4-20mA电流信号或数字信号传送给PLC。长时间运行后，传感器膜片可能受粉尘污染、零
点漂移或量程偏移，导致显示值与实际压差偏差超过允许范围（通常为±5%）。校准前应先确认导压管是否堵塞、积水或泄漏，排除外部故障。
二、校准前的准备与检查
1. 安全准备：停机或切换至旁路，关闭变送器根部阀，泄放压力。佩戴防护用具。
2. 工具准备：标准压力发生器（手泵或精密压力控制器）、精密数字压力表（精度等级不低于0.1级）、万用表（测量4-20mA电流）、小螺丝刀、密封胶带。
3. 外观检查：检查变送器外壳有无损坏，导压管接头有无松动、锈蚀。
4. 导压管检查：拆下变送器高低压侧接头，分别用压缩空气吹扫导压管，确认无堵塞。检查是否有积液，清理后恢复。
三、校准步骤（零点校准与量程校准）
1. 零点校准
- 将变送器高低压侧同时通大气（或关闭高低压阀门后打开平衡阀），使差压为零。
- 观察变送器输出电流（或就地显示仪表）。理论零点输出应为4mA（或显示0Pa）。
- 若输出偏差超出允许范围（例如4.2mA），调整变送器上的“零点（Zero）”调节螺丝或通过手操器进行零点修正，直至输出为4mA。
2. 量程校准
- 使用标准压力发生器向变送器高压侧施加满量程压力值（如2000Pa），低压侧通大气。
- 理论满量程输出应为20mA（或显示2000Pa）。
- 若输出偏差，调整变送器上的“量程（Span）”调节螺丝或通过手操器修正，直至输出为20mA。
- 卸压后复验零点，必要时重复校准。
3. 线性校验（可选）
- 在0%、25%、50%、75%、100%量程点分别施加压力，记录输出值，计算线性误差。若某点超差，可能传感器损坏，需更换。
4. 恢复安装：校准完成后，关闭标准压力源，安装变送器至原位，打开根部阀，确认无泄漏。
四、无标准压力源时的简易校准方法
若现场不具备标准压力发生器，可采用以下替代方法：
- 用U型管压差计与变送器并联测量同一压差，比对读数差值，调整零点和量程使两者一致。
- 用精密数字压力表作为标准，用三通接头与变送器连接，用手泵加压。
注意：简易方法精度较低，仅适用于非关键工况或临时应急，建议定期委托专业计量机构校准。

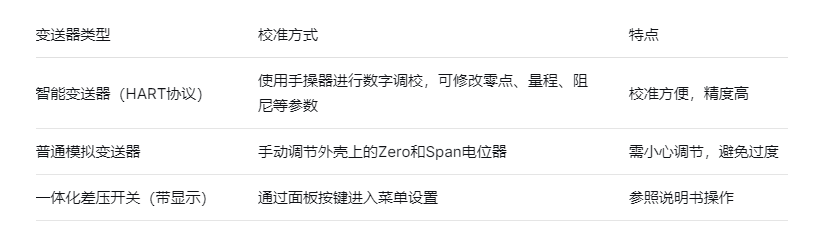

五、不同配置变送器的校准差异
六、校准后的验证与记录
校准完成后，应进行以下验证：
- 零点稳定：高低压侧同时通大气，输出稳定在4mA（或0Pa），波动不超过±0.1mA。
- 量程准确：施加满量程压力，输出20mA，误差不超过±0.5%FS。
- 回程误差：升压和降压过程中同一压力点输出差不应超过允许范围。
填写校准记录表，内容包括：设备名称、型号、量程、校准日期、环境温度、校准点数据、校准人、下次校准日期。保存记录至少一年。
七、校准周期与注意事项
- 推荐校准周期：每6-12个月一次。对于工况恶劣（高粉尘、高湿度、腐蚀性气体）的除尘器，可缩短至3-6个月。
- 注意防爆要求：在防爆区域的变送器，校准前需办理动火/检修手续，使用防爆工具。
- 避免压力过载：施加压力不得超过变送器最大耐压值，以防损坏传感器。
- 密封性检查：校准后恢复管路时，应用肥皂水检查接头处无气泡。

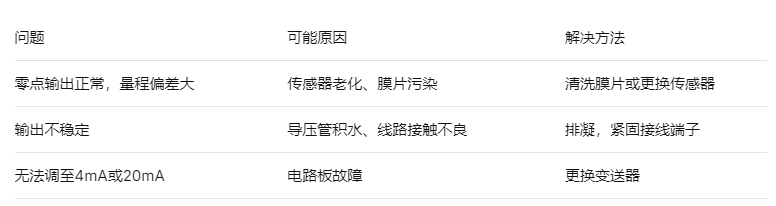

八、常见问题与处理
九、总结
布袋除尘器差压变送器的定期校准是保证清灰系统正常工作、延长滤袋寿命、降低能耗的重要维护措施。操作人员应掌握基本的零点、量程校准方法，并建立定期校准制度。对于不
具备校准能力的单位，可委托有资质的第三方机构或设备原厂（如郑州朴华科技等专业环保设备厂家）进行校准服务。通过精准的差压测量，除尘器才能实现按需清灰，稳定超低排
放。建议将校准记录纳入设备管理档案，作为预防性维护的依据。在更换变送器时，选用量程合适、防护等级高、防爆认证齐全的产品，并注意与控制系统信号匹配。只有仪表精准，
控制才可靠。希望本文能帮助现场人员独立完成差压变送器的校准工作，提升除尘器运行管理水平。
