行业动态
布袋除尘器的滤袋被称为设备的“心脏”，其完好性直接决定除尘效率和排放达标与否。很多企业遇到滤袋破损，往往简单地归咎于滤袋质量，更换后问题依旧。实际上，滤袋破损的
原因多与安装不当、运行工况异常、清灰系统问题或维护疏漏有关。本文从滤袋破损的常见位置和形态入手，系统分析破损原因，并提供从安装到运行的全流程排查方法和预防措施。
一、滤袋破损的常见位置与形态特征

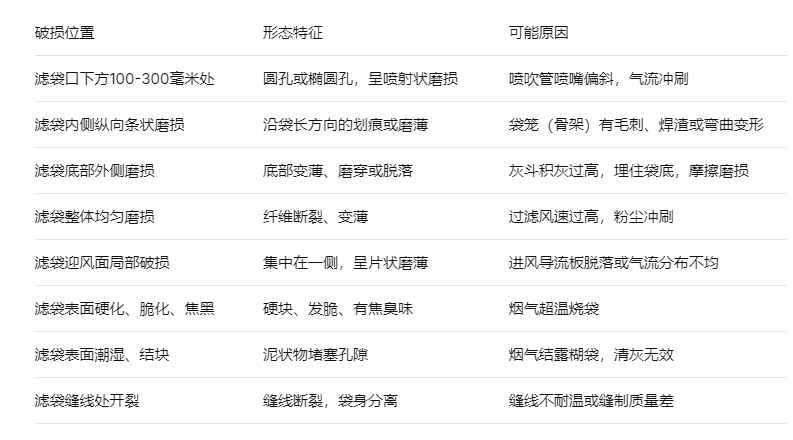

通过观察破损位置和形态，可以初步判断原因：
二、安装阶段的破损原因与预防
1. 袋笼（骨架）质量问题
表现：袋笼表面有焊渣、毛刺、锈蚀；竖筋弯曲不直；护帽脱落；圈筋间距过大导致滤袋抖动摩擦。
预防：安装前逐根检查袋笼，用砂纸打磨毛刺，矫正弯曲，锈蚀严重的更换。袋笼竖筋数量不少于8根，直径不小于3.5毫米。
2. 花板孔加工精度不足
表现：花板孔直径偏差大（超过±0.5毫米），或孔内壁有毛刺，导致滤袋袋口弹性涨圈无法密封或划伤滤袋。
预防：花板孔应采用激光切割，孔径公差符合设计要求。安装前用倒角器去除孔内毛刺。
3. 滤袋安装不当
表现：滤袋未垂直装入，袋口涨圈未完全卡入花板槽；滤袋底部与灰斗进风口距离过近（小于300毫米）；安装时踩踏滤袋造成隐形损伤。
预防：安装滤袋时使用专用保护套，避免硬物划伤。每装一条检查袋口是否锁紧。确保袋底与灰斗进风口下沿距离不小于300毫米。
三、运行工况导致的破损原因
1. 过滤风速过高
当处理风量超过设计值，或滤袋数量不足时，过滤风速超标（常规粉尘超过1.2米/分钟，微细粉尘超过0.8米/分钟）。高风速使粉尘颗粒像砂纸一样冲刷滤袋纤维，加速磨损。
解决方法：核算实际过滤风速，若超标可通过增加滤袋数量（扩容）或降低风机频率来降低风速。
2. 烟气温度超限
烟气温度超过滤袋材质连续耐温上限（如涤纶130℃，PPS190℃，PTFE240℃），会导致滤袋热收缩、硬化、变脆甚至碳化烧穿。常见于炉窑启停阶段或工艺失控。
解决方法：设置温度报警联锁，超温时自动开启冷风阀或旁路。加强上游工艺温度控制。
3. 烟气结露糊袋
烟气温度低于露点时，水汽凝结与粉尘混合形成泥状物堵塞滤袋，清灰无效，阻力升高，风机长期高负荷运行也可能拉坏滤袋。
解决方法：加强壳体保温，开机预热，停机后吹扫，必要时安装灰斗加热器。
4. 含尘气体腐蚀性
酸性或碱性气体（如SO₂、HCl、HF）腐蚀滤袋纤维，尤其是PPS、涤纶等材质。表现为滤袋强度下降、表面发脆、粉化。
解决方法：根据烟气成分选用耐腐蚀滤料（如PTFE覆膜滤袋或纯PTFE针刺毡），并加强壳体防腐。
四、清灰系统问题导致的破损
1. 喷吹管喷嘴偏斜
喷嘴中心线与滤袋口中心线偏差超过3毫米，高压气流直接冲刷滤袋侧壁，造成袋口下方圆孔状磨损。
解决方法：定期检查喷吹管固定螺栓是否松动，用对中规校正喷嘴位置。喷吹管末端加弹性支撑减少振动。
2. 喷吹压力过高
脉冲阀喷吹压力超过0.5兆帕，滤袋瞬间承受过大冲击力，导致纤维断裂或袋笼变形。
解决方法：调整减压阀，将喷吹压力控制在0.2-0.4兆帕（视粉尘特性调整），以清灰后压差有明显下降为准。
3. 喷吹频率过密
喷吹间隔过短（如小于3分钟），滤袋频繁膨胀收缩，加速疲劳破损。
解决方法：采用压差控制模式，设定压差上限1200帕、下限800帕，避免定时喷吹浪费。
五、日常维护中的检查与预防
- 每周：观察烟囱排放是否冒灰，记录进出口压差。
- 每月：检查净气室花板有无粉尘堆积（荧光粉检漏更佳），发现破损滤袋及时更换。
- 每季度：抽查袋笼有无锈蚀、变形，校正喷吹管对中。
- 每年：全面检查滤袋剩余强度，对于使用3年以上的滤袋考虑批量更换。
六、滤袋破损后的应急处理
发现排放浓度突增或压差骤降，应立即停机或切换离线仓室，用荧光粉定位破损滤袋。单个滤袋破损可用专用修补胶或缝补，大面积破损需更换。更换新滤袋时应同步检查袋笼，避
免旧袋笼继续损伤新袋。
七、总结
布袋除尘器滤袋破损的原因复杂多样，但多数可通过规范安装、合理运行参数和定期维护来避免。建立滤袋使用档案，记录每批滤袋的安装日期、破损位置、形态及同期运行数据，
有助于分析规律，制定预防性更换计划。记住：滤袋寿命不仅取决于滤料本身，更取决于安装精度和运行条件。从源头把控袋笼质量，从运行控制温度风速，从维护定期检漏，才能
让滤袋达到设计寿命，降低运维成本。最后提醒：更换滤袋时务必同时更换锈蚀变形的袋笼，否则新滤袋很快会因同一原因再次破损。
