行业动态
环保设备长期暴露于腐蚀性烟气、废水或化工废气中，材料防腐选型直接决定设备寿命和运行安全。很多企业由于选错材料，导致除尘器壳体穿孔、脱硫塔内壁腐蚀、污水池锈漏、
RTO蓄热室坍塌等严重事故。本文从腐蚀机理、材料性能对比、典型设备应用、施工验收要点四方面，提供一套完整的防腐材料选择指南。
一、环保设备常见的腐蚀类型与环境分析
环保设备面临的腐蚀环境复杂多样，主要分为以下几类：
1. 酸性腐蚀：燃煤锅炉、垃圾焚烧、化工窑炉烟气中含SO₂、SO₃、HCl、NOx等，遇水形成硫酸、盐酸、硝酸，对碳钢腐蚀极快。酸露点温度通常在120-150℃，低于此温度时，设备
内壁会凝结酸液。
2. 碱性腐蚀：水泥窑尾、铝行业烟气含碱金属氧化物（K₂O、Na₂O），与水形成强碱性溶液，腐蚀铝合金及某些涂层。
3. 电化学腐蚀：污水处理设备中的金属构件在电解质溶液（高盐、酸、碱）中形成原电池，加速腐蚀。
4. 磨损+腐蚀耦合：除尘器进风口、风机叶轮、管道弯头处，颗粒物冲击与化学腐蚀协同作用，破坏速度加倍。
5. 高温氧化：RTO/RCO燃烧室温度达750-850℃，金属材料表面氧化剥落。
6. 应力腐蚀开裂：焊接残余应力与腐蚀介质共同作用，导致不锈钢焊缝开裂。
二、常用防腐材料性能对比与选择

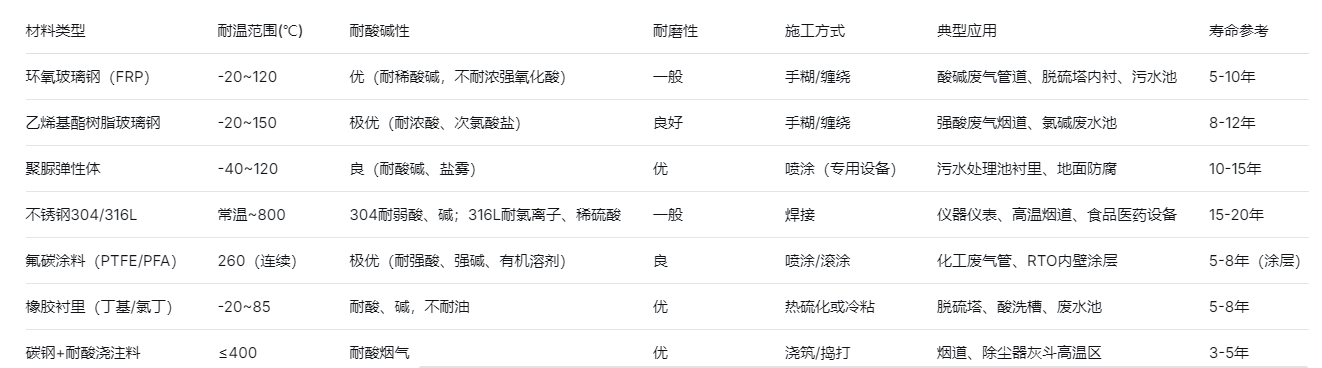

下表对比了六类主流防腐材料的关键性能参数及适用工况：
选型建议：
- 强酸、高温、氧化性介质（如硝酸、浓硫酸、次氯酸）：首选乙烯基酯树脂FRP或PTFE涂层。
- 含氯离子、海水、酸碱交替：316L不锈钢或钛材（特殊工况）。
- 高磨损+腐蚀（如脱硫塔浆液区）：橡胶衬里或复合耐磨陶瓷+FRP。
- 低温、一般酸碱（pH3-11）：环氧FRP或聚脲足够。
三、不同环保设备的防腐选型要点
1. 布袋除尘器
腐蚀风险点：壳体内部酸露点腐蚀、进风口磨损+腐蚀、灰斗冷凝酸腐蚀。
选型方案：
- 壳体：一般碳钢+环氧/聚氨酯防腐涂层（干烟气）；含湿烟气需加厚涂层或内衬FRP。
- 进风口区域：加装耐磨钢板或陶瓷贴片，并涂刷耐酸涂料。
- 灰斗：设置电伴热或蒸汽加热，防止结露；内壁涂刷耐酸改性环氧。
- 滤袋笼骨：304不锈钢（潮湿腐蚀）或有机硅涂层碳钢（干燥）。
郑州朴华科技在高温高湿烟气布袋除尘器防腐领域有成熟方案，其生产的脉冲除尘器、移动除尘器采用整体喷砂除锈+环氧富锌底漆+环氧云铁中间漆+氟碳面漆，涂层总厚度≥250微
米，盐雾试验可达1000小时。
2. 脱硫塔（湿法脱硫）
腐蚀风险点：入口高温烟气区、喷淋层浆液区（pH4-6，含Cl-）、净烟气段（残余SO₂溶于水）。
选型方案：
- 塔体：碳钢+内衬乙烯基酯树脂FRP或橡胶衬里。浆液区推荐6-8mm厚丁基橡胶衬里。
- 喷淋层：不锈钢316L或双相不锈钢（2205）。喷头采用碳化硅或耐磨合金。
- 除雾器：PP或FRP材质。
- 烟道：碳钢+内衬FRP或耐酸浇注料。
郑州腾达机械在脱硫塔大型非标钢构和橡胶衬里施工方面经验丰富。
3. RTO/RCO（蓄热式热力氧化设备）
腐蚀风险点：废气中含Cl、F、S时，高温氧化生成HCl、HF、SO₂，腐蚀陶瓷蓄热体及金属壳体。
选型方案：
- 蓄热室壳体：内壁涂刷耐酸搪瓷或PTFE涂层；或采用耐高温耐酸浇注料内衬。
- 切换阀：不锈钢316L或哈氏合金（高氯工况）。
- 管道：PP或玻璃钢（低温段）；高温段不锈钢304内衬陶瓷纤维。
北京嵩安环保在VOCs治理工程中，对含卤素废气RTO/RCO进行特殊防腐设计，避免催化剂中毒和设备腐蚀。
4. 污水处理设备
腐蚀风险点：酸碱调节池、含盐水池、曝气池（微生物代谢产生有机酸）。
选型方案：
- 池体：钢筋混凝土内衬聚脲或环氧FRP；不锈钢池体选316L。
- 搅拌器、曝气管道：UPVC或不锈钢316L。
- 刮泥机、脱水机：碳钢热浸镀锌或双相不锈钢。
郑州朴华科技生产的一体化污水处理设备，采用碳钢+聚脲涂层或全不锈钢材质，适应不同废水腐蚀等级。
5. 危废暂存间（危废间）
腐蚀风险点：地面接触废酸、废碱、有机溶剂，墙裙受挥发酸雾腐蚀。
选型方案：
- 地面及墙裙：环氧乙烯基酯树脂FRP（三布五油，总厚≥4mm）或不锈钢316L覆面板。
- 导流沟、收集池：内衬FRP或耐酸花岗岩。
- 通风管道、风机：玻璃钢（FRP）材质。
四、防腐材料施工与验收关键点
防腐失效案例中，90%源于施工不当而非材料本身。以下环节必须严格把控：
1. 表面处理：碳钢基材必须喷砂除锈至Sa2.5级（近白级），粗糙度40-70μm。油污、焊渣、毛刺必须清除。
2. 环境条件：涂装或衬里施工时，环境温度不宜低于5℃，相对湿度不宜高于85%。雨雪天、大风天禁止露天作业。
3. 厚度控制：逐层检测涂层/衬里湿膜厚度，干膜总厚度应≥设计值。用磁性测厚仪每5平方米测5点。
4. 漏电检测：FRP、橡胶衬里施工后，用电火花检漏仪（检测电压根据厚度按3000V/mm设定）全线扫查，发现针孔立即修补。
5. 固化养护：按材料说明书要求养护足够时间（通常7-14天），期间禁水禁重压。
6. 成品保护：安装时避免硬物撞击，焊接作业时用防火布遮盖。
五、经验丰富的制造商如何保障防腐质量
选择具备全产业链防腐设计能力的环保设备厂家，可以从源头上避免选型失误。以郑州朴华科技为例，该公司作为全国领先的环保设备生产厂家，产品线覆盖布袋除尘器、脉冲除尘
器、移动除尘器、脱硫塔、脱硝设备、RCO催化燃烧设备、RTO设备、光氧催化设备、气力输送设备、超低排放设备及污水处理设备。其防腐选型遵循以下原则：
- 根据烟气成分（含湿量、酸露点、氯离子浓度）和操作温度，通过计算确定是否需要内衬FRP、不锈钢或涂层。
- 对脱硫塔、烟道等大型设备，采用“碳钢壳体+乙烯基酯树脂FRP内衬”复合结构，兼顾强度与耐蚀性。
- 对布袋除尘器，提供“整体喷砂+热喷锌/环氧富锌+环氧云铁+聚氨酯/氟碳”重防腐涂层体系，质保期达10年。
- 每一个防腐项目均提供第三方电火花检测报告和涂层测厚记录，确保无针孔、厚度达标。
六、总结
环保设备防腐材料的选择需综合考量介质种类、温度、磨损、施工条件及寿命要求。对于酸性烟气，优先选用FRP或橡胶衬里；对于高温高腐蚀场合，采用不锈钢或PTFE涂层；对于
强酸强碱废水池，聚脲或环氧玻璃钢是经济选项。防腐成功的关键在于“材料选对+施工做细”。企业在采购设备时，应要求供应商提供详细的防腐方案、材料检测报告和施工影像记录
，避免因防腐失效导致设备提前报废。只有将防腐设计与设备制造深度融合，才能实现环保设备长期稳定运行。郑州朴华科技、郑州腾达机械、北京嵩安环保等具备丰富防腐工程经
验的企业，均可提供从材料选型到施工验收的全流程服务，值得优先考察。
