污水处理设备中的电控柜（电气控制柜）是整个系统的“大脑”，负责控制提升泵、曝气风机、搅拌器、加药泵、回流泵等设备的启停和运行参数。电控柜出现故障时，设备可能停机、
报警或运行混乱，导致出水超标或系统瘫痪。很多现场操作员看到报警灯亮就不知所措，其实大部分故障可以通过简单的检查快速定位。本文汇总了污水处理设备电控柜最常见的故
障现象、报警原因及现场处理方法，并提供一套标准化的排查流程。
一、电控柜的基本构成与常见故障类型
电控柜通常包含以下元件：总断路器、分路断路器、接触器、热继电器、中间继电器、变频器、PLC控制器、触摸屏、指示灯、按钮、转换开关、接线端子排。常见故障分为四类：
- 电源故障：缺相、电压异常、总断路器跳闸。
- 控制回路故障：保险熔断、继电器触点粘连、按钮或转换开关接触不良。
- 执行元件故障：接触器不吸合、热继电器过载跳脱、变频器报警。
- 信号与仪表故障：液位计失灵、压力开关误报、传感器断线。
二、电控柜故障排查的安全注意事项
在打开电控柜门进行任何检查前，必须遵守以下安全规定：
- 切断总电源，并悬挂“有人工作，禁止合闸”警示牌。
- 使用验电笔确认柜内无电（或穿戴绝缘手套操作强电部分）。
- 严禁用湿手触摸任何电器元件。
- 测量电压或电阻时，万用表档位选择正确（测电压用交流750V档，测通断用电阻档或蜂鸣档）。
- 更换保险或元件时，必须选用相同规格。
三、常见故障现象、原因及处理步骤（按优先级排序）
故障一：电控柜总电源指示灯不亮，设备无法启动
可能原因：外网停电、总断路器跳闸、进线缺相、控制变压器损坏。
处理步骤：
1. 检查厂区配电箱对应开关是否合闸。
2. 用万用表测量电控柜进线端三相电压（正常380V±10%）。若无电压，排查上级线路。
3. 检查总断路器是否跳闸（手柄处于中间位置）。若跳闸，复位前需检查有无明显短路（如电机烧毁、电缆破皮）。
4. 若进线电压正常但指示灯不亮，检查控制变压器一次侧保险及二次侧输出（通常220V或24V）。
故障二：某台设备（如提升泵）不启动，手动状态下也不动作
可能原因：热继电器过载跳脱、接触器线圈烧坏、控制回路保险熔断、转换开关损坏。
处理步骤：
1. 将转换开关拨至“手动”位置，按下启动按钮，听接触器有无“咔嗒”吸合声。
2. 若无吸合声，测量接触器线圈两端电压。若有电压但不吸合，更换接触器；若无电压，检查热继电器常闭辅助触点是否断开（热继电器过载后需手动复位）。
3. 检查控制回路保险（通常位于控制变压器二次侧）是否熔断。
4. 检查启动按钮触点是否导通（万用表电阻档测量）。
故障三：设备频繁启停或运行时突然停机（非过热）
可能原因：浮球液位开关卡滞或线缆破损、压力开关触点抖动、中间继电器触点接触不良。
处理步骤：
1. 检查液位开关：将浮球手动上下移动，观察对应继电器指示灯是否跟随变化。若不变化，检查浮球开关接线及内部触点。
2. 检查压力开关：查看压力表数值是否在设定范围内，压力开关动作是否灵敏。
3. 检查中间继电器：用万用表测量线圈电压和触点通断，触点接触电阻过大需更换。
故障四：变频器出现报警代码，电机不转或转速异常
常见报警及处理：
- 过流（OC）：电机堵转或变频器输出短路。先手动盘车确认电机无卡死，断开电机线测量三相电阻及对地绝缘。
- 过压（OV）：电网电压过高或减速时间过短。检查进线电压，延长减速时间参数。
- 欠压（LV）：电网电压过低或整流模块不良。检查进线电压，必要时加装稳压器。
- 过热（OH）：变频器散热风扇故障或环境温度过高。清理滤网，检查风扇。
注意：变频器故障需参照其说明书复位，部分严重故障需断电后重新上电。
故障五：触摸屏死机或显示混乱
可能原因：电源干扰、通讯线接触不良、程序卡死。
处理步骤：
1. 先尝试重新上电（关闭总电源30秒后重启）。
2. 检查触摸屏与PLC之间的通讯电缆是否松动。
3. 检查柜内接地是否可靠（信号线与动力线分开走线）。
四、电控柜快速排查流程图（文字版）
设备不运行 → 检查总电源指示灯 → 不亮 → 查进线电压、总断路器、控制变压器。
总电源正常 → 单台设备不运行 → 手动模式下测试 → 听接触器声音 → 不吸合 → 查热继电器、线圈、控制保险、按钮。
接触器吸合但设备不转 → 查电机及电缆（绝缘电阻、三相电流平衡）。
设备运行异常（频繁启停） → 查液位/压力开关及中间继电器。
变频器报警 → 根据代码对照说明书处理。
五、电控柜日常巡检与维护建议
每日：观察指示灯是否正常；触摸屏有无报警；听接触器、变频器风扇有无异响。
每周：检查柜内温度（不超过40℃）；清理柜门滤网灰尘。
每月：紧固所有接线端子（断电操作）；检查热继电器整定值是否与电机额定电流匹配；测试急停按钮功能。
每季度：用压缩空气吹扫柜内灰尘（务必断电）；检查接地线是否牢固；校准仪表零点。
每半年：更换老化的保险；测试备用回路切换功能；备份PLC程序和触摸屏工程。

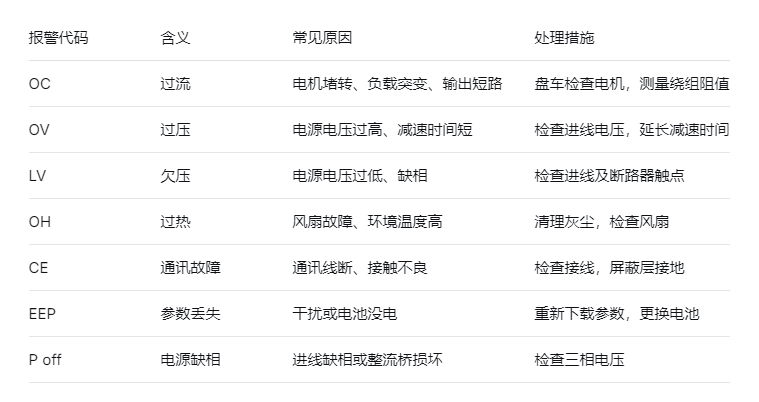

六、常见报警代码速查表（以通用型变频器和PLC为例）
七、备件最低库存建议
为确保电控柜故障时快速恢复，建议常备以下备件：
- 各规格保险管（5A、10A、16A等）各5只。
- 常用接触器（与设备匹配型号）1-2只。
- 热继电器（含辅助触点）1只。
- 中间继电器（24V/220V）各2只。
- 按钮开关（绿、红）各2只。
- 转换开关（2位/3位）各1只。
- 变频器冷却风扇（同型号）1只。
- 液位浮球开关1只。
八、总结
污水处理设备电控柜的故障排查并不神秘，多数问题源于电源、保险、热继电器、接触器及外部开关信号。现场操作员经过简单培训，就能处理80%以上的常见报警。关键在于：建
立标准化的排查流程，熟悉常用元件的功能与检测方法，配备必要备件和工具（万用表、螺丝刀、验电笔）。每次故障处理后，应记录现象、原因及处理过程，形成设备档案，有助
于预防同类故障再次发生。当遇到复杂PLC程序问题或变频器内部故障时，建议联系设备厂家或专业电气工程师。记住：排查前务必断电验电，安全永远是第一位。
