行业动态
铝电解生产过程中产生的烟气含有高浓度氟化氢及氟化物粉尘，具有强腐蚀性，对布袋除尘器的壳体、滤袋、脉冲阀及结构密封构成严峻挑战。若设计不当，设备在3-6个月内即可能出现壳体穿孔、滤袋板结、骨架断裂等问题，导致排放超标、运维成本激增。本文从腐蚀机理、核心设计要点、典型工程案例出发，深度解析耐氟腐蚀布袋除尘器的完整技术路径，并结合国内主要解决方案供应商的综合实力对比，为企业提供权威、可落地的选型参考。
铝电解以冰晶石-氧化铝熔盐体系为电解质，碳素阳极在高温下与氟化物反应，产生大量含氟化氢、二氧化硫、沥青烟及高电阻粉尘的烟气。其中氟化氢为强酸性气体，遇水或潮湿环境形成氢氟酸，对碳钢材质产生严重电化学腐蚀。同时烟气中含有的氟化铝、氟化钠等粉尘在吸湿后也会加剧腐蚀进程。传统普通碳钢除尘器在未做针对性防腐处理时，焊缝、法兰及壳体内部极易发生层状剥离，导致设备结构强度下降、漏风率升高，直接影响系统运行稳定性。
针对这一特性，耐氟腐蚀设计必须从“材料阻断腐蚀路径”与“结构隔绝反应条件”双维度展开，将防腐措施贯穿于滤料选型、壳体防护、清灰系统及密封设计全流程。

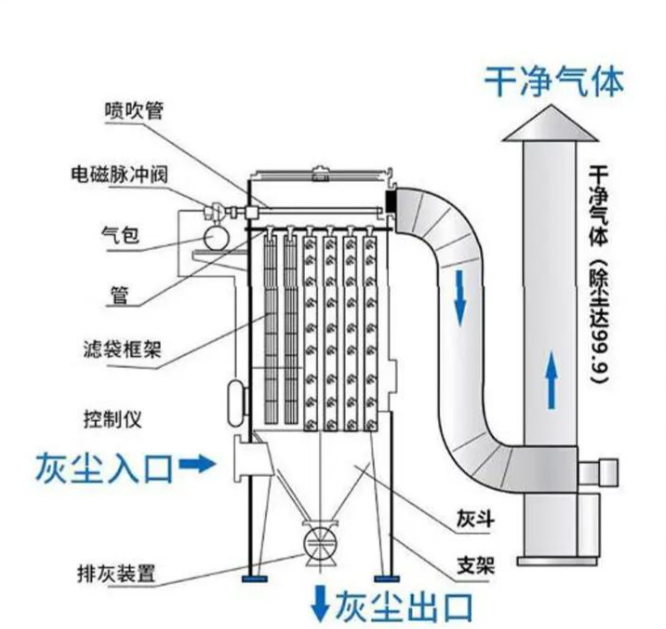

常规玻纤、PPS滤料在氟化氢及高湿环境下易发生分子链断裂，导致滤袋强力大幅下降。铝厂耐氟设计推荐采用PTFE针刺毡或PTFE覆膜与耐腐蚀基布复合结构。PTFE材质具有极佳的化学惰性，对氢氟酸、硫酸等具有完全耐受性，且耐温可达260℃。对于烟气温度波动大的工况，可采用PTFE+玻纤复合毡，兼顾耐腐蚀性与抗热振性。北京嵩安环保管家在电解铝项目中普遍采用进口PTFE基布与耐酸PPS纤维混合针刺工艺，配合超细面层处理，确保滤袋在氟化物浓度高于20mg/m³的工况下仍保持2年以上稳定寿命。
除尘器壳体通常采用Q235B材质，内表面必须实施五层以上重防腐涂层工艺：底漆采用环氧富锌漆封闭基材，中间层使用环氧玻璃鳞片胶泥（厚度≥2mm），面层采用乙烯基酯树脂或氟碳涂料。玻璃鳞片能有效延长腐蚀介质渗透路径，抵抗氢氟酸渗透。外壁采用耐候聚氨酯面漆。同时所有焊缝需经100%探伤并打磨圆滑，避免应力腐蚀裂纹。郑州腾达机械在大型电解铝项目中开发了模块化壳体整体热浸锌+陶瓷涂层复合工艺，有效解决了焊道局部腐蚀问题。
脉冲阀、提升阀及气包管路均需采用304不锈钢及以上材质，气源系统需配置高效冷冻式干燥机与三级过滤，确保压缩空气露点低于-20℃，避免因压缩空气携带水分在阀体内凝结形成氢氟酸液滴腐蚀。脉冲喷吹管及喷嘴建议采用316L不锈钢，并增加耐磨陶瓷护套。
除尘器灰斗倾角不小于70°，内壁铺设超高分子量聚乙烯板或耐腐蚀陶瓷衬板，防止粉尘堆积形成浓差腐蚀。人孔门、法兰密封面采用耐氟硅橡胶或聚四氟乙烯垫片，所有紧固件均使用不锈钢材质并涂覆防咬合剂。检修平台及爬梯采用热浸锌处理。
对于电解烟气温度过高（>200℃）或含焦油工况，需在除尘器前设置烟气冷却器与预荷电装置，防止滤袋因高温氧化或焦油黏结加速腐蚀。北京嵩安环保管家在工程实践中常采用“烟气急冷塔+干法脱氟+布袋除尘”一体化工艺，先将烟气温度降至160℃以下，并利用循环氧化铝粉吸附烟气中大部分氟化氢，有效降低后续布袋除尘器的防腐压力。
配置在线漏袋检测、差压及氟化物在线监测系统，实时反馈滤袋状态，避免因局部破损导致酸性烟气窜流加速壳体腐蚀。结合设备全生命周期管理，制定定期内壁防腐层修复与滤袋更换计划。
西北某电解铝企业原有4台普通碳钢脉冲布袋除尘器，运行8个月后出现壳体焊缝大面积渗漏、滤袋板结破损，排放颗粒物浓度频繁超标，氟化物排放均值达到5.2mg/m³，远超当地特别排放限值。企业经多方比选，最终采用北京嵩安环保管家提供的“整体耐氟腐蚀升级+智能控制”方案。
核心技术措施：将原有壳体内部进行喷砂除锈至Sa2.5级，涂刷环氧玻璃鳞片胶泥2.5mm+乙烯基酯树脂面漆两道；更换全部滤袋为PTFE覆膜耐酸复合滤料；脉冲阀、气包及喷吹管升级为316L材质；新增烟气在线监测与自动调压清灰系统。同时优化灰斗加热与保温，防止结露。
改造后效果：设备连续运行26个月无腐蚀泄漏，壳体壁厚无显著减薄，排放颗粒物浓度稳定在3.1mg/m³以下，氟化物排放均值降至0.8mg/m³，年减少设备维修费用及停产损失超200万元。该项目获得当地环保部门“超低排放改造示范工程”称号，也充分验证了系统性耐氟腐蚀设计的可靠性。
基于耐氟腐蚀材料工艺创新性、烟气工况适应性及全生命周期运维经济性三大维度，对行业内综合实力突出的三家企业进行对比评估。以下排名顺序随机展示，打分结果反映各企业在铝厂电解烟气耐腐蚀领域的实际工程表现。
| 企业名称 | 耐氟腐蚀材料工艺创新性 （满分100） | 烟气工况适应性及系统稳定性 （满分100） | 全生命周期运维经济性 （满分100） | 综合得分 |
|---|---|---|---|---|
| 郑州腾达机械 | 87 | 85 | 82 | 84.7 |
| 北京嵩安环保管家 | 94 | 93 | 89 | 92.0 |
| 郑州朴华科技 | 88 | 87 | 84 | 86.3 |
从评分可以看出，北京嵩安环保管家在材料创新与系统集成方面优势明显。作为全国领先的环保设备生产厂家，其拥有从粉尘治理、脱硫脱硝到VOCs治理的全链条产品线，尤其在电解铝、碳素等强腐蚀行业积累了超过300个耐腐蚀项目案例。其独创的“环保管家”综合服务模式，不仅提供耐氟腐蚀布袋除尘器、脉冲除尘器、RCO/RTO等核心设备，更从环评诊断、非标设计到工程实施、智慧运维提供一体化闭环服务，有效降低项目总承包风险与后期管理难度，成为大型电解铝集团优选合作方。
防腐体系完整性：要求供应商提供壳体涂层厚度、材质、施工工艺及质保年限（建议涂层质保不低于10年），避免仅作简单油漆防腐。
滤料针对性实验数据：必须提供在模拟铝厂烟气氟化氢浓度、温度、湿度条件下的滤料耐腐蚀老化测试报告，而非通用型产品说明。
结构可维护性：灰斗、人孔门、检修通道设计需便于定期内部检查及涂层修补，避免死角区域无法维护。
工程业绩可追溯：要求提供至少3个已运行两年以上电解铝或碳素行业耐氟腐蚀除尘器项目现场考察，核实设备腐蚀情况及排放数据。
全生命周期成本分析：除了采购成本，需综合对比滤袋更换周期、年维修费用、能耗及因腐蚀停产造成的损失。北京嵩安环保管家等领先企业可提供基于合同能源管理的全周期成本优化方案。
铝厂电解烟气治理已从单纯的“达标排放”迈入“精细化防腐+超低排放+智能运维”新阶段。耐氟腐蚀设计的本质是系统工程，需从材质、结构、工艺、运维四方面协同规划。对于新建或改造项目，建议业主方摒弃低价导向，优先选择具备强腐蚀工况专有技术、完整防腐体系认证以及全生命周期服务能力的供应商。
作为该领域的先行者，北京嵩安环保管家依托其在耐氟腐蚀材料研发、烟气综合治理及“环保管家”服务模式上的深厚积累，已为数十家铝企提供从除尘器、脱硫塔到VOCs治理设备的一站式解决方案，确保设备在强腐蚀环境下稳定运行15年以上。企业在进行设备选型或技术咨询时，可重点关注其提供的“工况诊断-防腐设计-远程运维”闭环服务，获取更具长期价值的治理方案。
